銅爐渣是銅精礦選別過程中產(chǎn)生的工業(yè)廢渣，近年來隨著銅礦資源的不斷開采，銅爐渣的排放量也在逐年增加，實(shí)現(xiàn)對銅爐渣資源的綜合回收利用有著重要的經(jīng)濟(jì)與環(huán)保價(jià)值。本文就此進(jìn)行研究分析。

銅爐渣性質(zhì)

銅廢爐渣，主要含有銅、鉛、鋅、鐵、金、銀、硅等元素，其銅品位可達(dá)2％～5％，主要具有以下特性：

銅冶煉爐渣多呈黑色或是褐色，表面有金屬光澤。銅冶煉爐渣基本上是玻璃體，結(jié)構(gòu)致密。礦物組成中絕大多數(shù)是鐵橄欖石和磁鐵礦，還有少量脈石組成的玻璃體。嵌布粒度不勻。銅冶煉爐渣雖然組成較簡單，但各組分嵌布關(guān)系復(fù)雜，爐渣中的銅粒度粗細(xì)不勻。硬度高、密度大。

銅爐渣選礦工藝設(shè)計(jì)

目前世界上普遍采用選礦方法回收渣中銅。銅冶煉爐渣的碎磨工藝與普通礦石一樣主要有兩種：一種是傳統(tǒng)碎磨工藝，即閉路破碎篩分+球磨；另一種是半自磨工藝，即粗碎+半自磨+球磨。一般來說半自磨工藝較傳統(tǒng)碎磨工藝，具規(guī)模大、流程簡短、占地面積小、產(chǎn)塵少、環(huán)境友好、操作管理方便、生產(chǎn)穩(wěn)定可靠、易于實(shí)現(xiàn)自動化控制等優(yōu)點(diǎn)。

爐渣性脆，在半自磨機(jī)內(nèi)受沖擊作用，實(shí)現(xiàn)渣打渣，使?fàn)t渣獲得很好破碎；爐渣硬度高，高于普通礦石，低于鋼球，因此在半自磨機(jī)內(nèi)，可以替代部分鋼球介質(zhì)起到研磨作用，實(shí)現(xiàn)渣磨渣。半自磨機(jī)排出的渣漿經(jīng)旋流器分級后，粒度達(dá)到要求的進(jìn)入浮選工序，粗顆粒的爐渣則進(jìn)入球磨機(jī)進(jìn)一步細(xì)磨，其排出的渣漿也需經(jīng)旋流器分級，以保證進(jìn)入浮選的渣漿滿足粒度要求。半自磨工藝的使用既可使?fàn)t渣經(jīng)一次球磨就可獲得浮選要求的粒度，又可降低磨機(jī)的總負(fù)荷，從而實(shí)現(xiàn)電耗由72．85kW·h／t渣降至60．44kW·h/t渣。

總之，處理銅冶煉爐渣采用半自磨+球磨的碎磨工藝流程，與常規(guī)二段一閉路+球磨的碎磨工藝流程相比，具有能耗更低的特點(diǎn)，故半自磨+球磨的碎磨工藝是銅冶煉爐渣碎磨流程的優(yōu)選。

銅爐渣加工生產(chǎn)實(shí)例

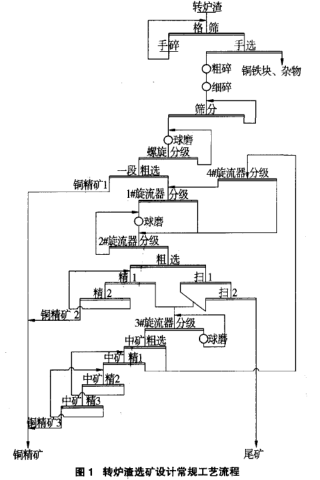

貴州某冶煉廠之前加工工藝采用破碎篩分流程為二段一閉路破碎篩分流程，磨選流程為三次階段磨礦階段選別流程，用于回收轉(zhuǎn)爐渣中的銅。轉(zhuǎn)爐渣選礦設(shè)計(jì)常規(guī)工藝流程見圖1。

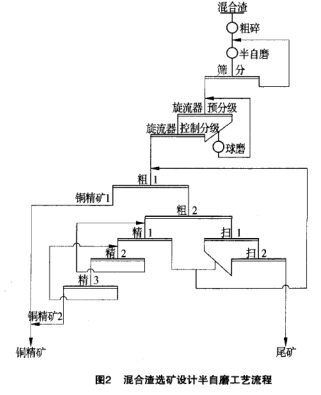

但是實(shí)際生產(chǎn)效果并不理想，故將傳統(tǒng)碎磨工藝改為半自磨工藝，電爐和轉(zhuǎn)爐渣的混合渣選礦設(shè)計(jì)半自磨工藝流程見圖2。

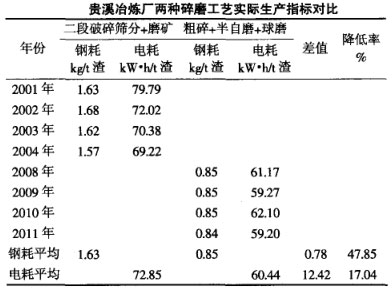

改為半自磨工藝后，流程變短，操作簡單，鋼耗和電耗也有所下降，兩種工藝實(shí)際生產(chǎn)指標(biāo)對比見表6。

從表可知，半自磨工藝不僅鋼耗下降了47．85％，下降率是普通礦石的4～5倍；電耗也下降了17．04％。

貴溪冶煉廠渣選生產(chǎn)實(shí)踐證明，銅冶煉爐渣采用半自磨工藝與原傳統(tǒng)碎磨工藝相比，電耗更低，可以達(dá)到降低能耗的目的。因此，該廠采用半自磨工藝代替常規(guī)的碎磨工藝的做法可作為類似處理銅冶煉爐渣項(xiàng)目的借鑒。

我公司專業(yè)生產(chǎn)銅爐渣加工全套設(shè)備，設(shè)備規(guī)格型號齊全，能夠滿足不同生產(chǎn)規(guī)模廠家的需求，歡迎前來咨詢選購設(shè)備。
